Automatisierte IBC-Abfüllung für GfE mit Steuerung von SysTec
Rund 250 Materialverbindungen bietet der Elektrometallurgie-Spezialist GfE auf dem Weltmarkt an, u.a. auch Vanadium-haltige Säuren für Energiespeichersysteme. Zur präzisen und schnellen Abfüllung der Säure in IBC-Behälter dient eine automatisierte Abfüllanlage, die der SysTec-Partner KESTERMANN GmbH für GfE realisiert hat. Die leistungsstarken IT8000E-Wägeterminals von SysTec sorgen zusammen mit der Anwendungssoftware FILL E für eine effiziente Steuerung der Anlage und für einen hohen Durchsatz.
Die wichtigsten Fakten
- Selbsttätige Waage (SWA) mit Palettenfördertechnik zur automatisierten Abfüllung von IBCs
- Sehr hohe Abfüllgenauigkeit: bis zu 0,5 % bei 1.000-Liter-IBCs und einem Durchsatz von 20 IBCs pro Stunde
- Eichfähige Flüssigkeitsabfüllung
- Robuste Wägeelektronik von SysTec
- PROFINET-SPS-Anbindung
Produkte
- IT8000E: robustes und flexibel einsetzbares Wägeterminal von SysTec für den Dauerbetrieb
- SysTec-Applikationssoftware FILL E sorgt für zügige Befüllung; Software-Adaption nach Kundenwunsch
- Leistungsstarke KESTERMANN-Abfüllanlage inkl. Montage und Service

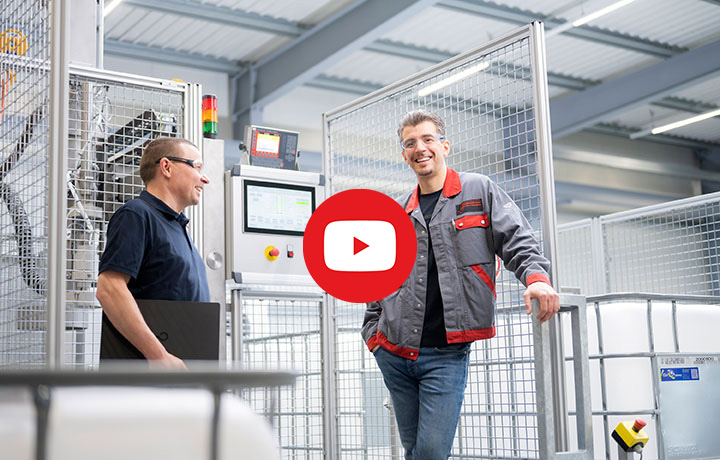

Wägeterminal für Abfüllanlage
Abfüllvorgang mit Fülllanze
IBC-Abfüllung
Der Endkunde: GfE
Die Nürnberger Firma GfE Metalle und Materialien GmbH gehört zur AMG Advanced Metallurgical Group N.V., Niederlande, einem weltweit führenden Konzern in der Produktion von Spezialmetallen und metallurgischen Vakuumofen-Anlagen. Das Kerngeschäft der GfE-Gruppe ist die Entwicklung und Herstellung von Hochleistungswerkstoffen. Zum Portfolio zählen z.B. Beschichtungswerkstoffe, Legierungen, Metallpulver oder Chemikalien.
Intermediate Bulk Container
In der modernen Lagerung und Logistik spielen Intermediate Bulk Container (IBC) eine wichtige Rolle. Dank ihrer kubischen Ausführung nutzen sie Stauräume effizient aus und lassen sich leicht von einem Ort zum anderen transportieren. Die Behälter für flüssige und rieselfähige Stoffe bestehen aus einem Kunststofftank und werden oftmals in einem Gitterkäfig platziert.
Der Prozess
Sobald der Bediener die Produktnummer der abzufüllenden Säure und das Sollgewicht eingegeben hat, ist die Anlage bereit zur automatischen Abfüllung im Unterspiegelverfahren. Das Zusammenspiel des leistungsstarken SysTec-Wägeterminals, der PROFINET-SPS-Anbindung sowie des Etikettiersystems sind wichtige Aspekte für das reibungslose Funktionieren der Anlagen-Abläufe.
Per Gabelstapler werden die IBCs auf den Rollengang der Anlage gefahren und von einem Sensor erfasst. Anschließend wird der IBC zum ersten Drehteller gefahren, wo ein Gefahrengut-Etikett appliziert wird. Der IBC wird um 90° gedreht und zum Abfüll- und Wägeplatz transportiert.
Die exakte Ausrichtung auf der Wägeplattform wird durch eine IBC-Zentrierung erreicht. Anschließend positioniert sich das Schraubwerkzeug über dem Öffnungsdeckel, der aufgeschraubt wird. Nun nimmt die SysTec-Wägeelektronik die Tarierung vor. Über den Beschickungsbehälter und die Fülllanze steuert das SysTec-Wägterminal nach dem gravimetrischen Prinzip zunächst den Grobstrom und fährt dann auf Feinstrom herunter. Das Terminal kalkuliert auch den Nachlauf. Wenn das Sollgewicht erreicht ist, wird der IBC-Deckel aufgesetzt und per Schraubwerkzeug verschlossen.
Die Abfüllgenauigkeit liegt bei ca. 0,5 % bei 1.000-Liter-IBCs und einem Durchsatz von 20 IBCs pro Stunde. Am zweiten Drehteller bringt die Etikettiermaschine das Label mit Nettogewicht, Auftrags- und Chargennummer auf den IBC. Nun ist der IBC fertig zum Abtransport.
Kundennutzen
- Gravimetrische Abfüllmethode ermöglicht schnelle und genaue Abfüllung von großen Mengen
- Etikettiersystem in Anlage integriert
- Leistungsfähige Steuerung mit eichfähigem SysTec-Wägeterminal
- Einfache Wartung und Reinigung: Die Anlage ist modular aufgebaut und aus Edelstahl gefertigt
- Abspeicherung von Produktdateien
- Hohe Betriebs- und Anlagen-Sicherheit, sichere Einhausung der Anlage
Wägeterminal / Steuerung: IT8000E von SysTec
- Hoher Bedienkomfort: einfache mehrsprachige Nutzerführung, leuchtstarkes TFT-Farbdisplay 5,7“ mit weitem Betrachtungswinkel und großer Gewichtsanzeige, alphanumerische Tastatur
- Eichfähiger Einsatz als nichtselbsttätige und selbsttätige Waage möglich (zugelassen in der EU, USA, Kanada, u.a.)
- Universell einsetzbar: zahlreiche Standard-Applikationsprogramme
- Kundenspezifisch anpassbar: freie Programmierbarkeit
- Robust: Edelstahlgehäuse (Schutzart IP69K)
- Ex-Bereich: für explosionsgefährdete Bereiche bietet SysTec die Geräte-Variante IT8000E Ex2/22 und für die Zonen 1/21 das Modell IT8000Ex
- Verschiedene Bauformen: Wand-/Tischversion sowie Version für Schaltschrankmontage
- Anschlussmöglichkeiten in Bezug auf FILL E Applikationen: anschließbar sind 1 oder 2 Waagen unterschiedlichster Bauart mit analogen oder digitalen Wägezellen.
- Anschlussmöglichkeiten für IT8000E generell: 2 interne und bis zu 16 externe Waagenanschlüsse (NMi-Zulassung), integrierbar in PC-Netzwerke per Ethernet oder WLAN
- Anschluss an Labeldrucker und Netzwerk-Drucker, SPS-Anbindung über Feldbus
- Hohe Sicherheit: Daten netzausfallsicher, Passwort-Schutz, batteriegepufferte Echtzeit-Uhr, Ferndiagnose via Internet möglich
